Sprzęt pomocniczy do produkcji metalowych materiałów kompozytowych: klasyfikacja, funkcje i wartość pomocnicza

Sprzęt pomocniczy odnosi się do profesjonalnego sprzętu pomocniczego, który współpracuje z głównymi liniami produkcyjnymi (takimi jak linie do produkcji metalowych paneli kompozytowych, linie do produkcji kolorowych powłok aluminiowych), aby zapewnić płynny postęp całego procesu produkcyjnego, poprawić wydajność produkcji i jakość produktu. Jako ważna część systemu produkcji metalowych materiałów kompozytowych, urządzenia te obejmują takie ogniwa, jak obsługa surowców, wykrywanie jakości, pakowanie gotowego produktu i przetwarzanie odpadów, a także odgrywają rolę „łączącą” i „gwarantującą” w łańcuchu przemysłowym. Opierając się na akumulacji technologicznej Zhangjiagang Hongyang Machinery w zakresie precyzyjnego sterowania i modułowej konstrukcji, niezależnie opracowane urządzenia pomocnicze mają silną kompatybilność z głównymi liniami produkcyjnymi, tworząc kompletne i wydajne rozwiązanie produkcyjne.

I. Klasyfikacja i podstawowe funkcje sprzętu pomocniczego
Zgodnie z powiązaniami procesu produkcyjnego sprzęt pomocniczy można podzielić na cztery kategorie: sprzęt pomocniczy do wstępnej obróbki surowców, sprzęt pomocniczy do procesu produkcyjnego, sprzęt pomocniczy do wykrywania jakości i sprzęt pomocniczy do przetwarzania końcowego produktu gotowego. Każda kategoria ma ukierunkowane funkcje, które rozwiązują praktyczne problemy w różnych ogniwach produkcyjnych

1. Sprzęt pomocniczy do wstępnej obróbki surowców
Tego typu sprzęt jest używany głównie do przetwarzania surowców (cewki aluminiowe, cewki stalowe, materiały rdzeniowe) przed wejściem na linię produkcyjną rdzenia, zapewniając, że surowce spełniają wymagania dotyczące podawania i zmniejszając awaryjność linii rdzeniowej.

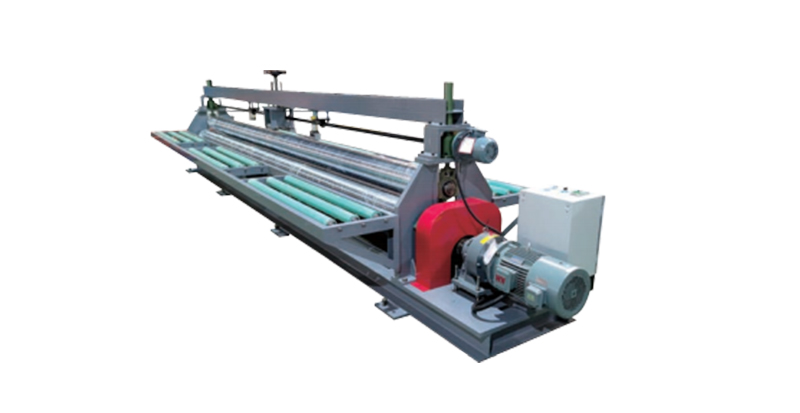

Maszyna do rozwijania i prostowania cewek: mająca na celu rozwiązanie problemu deformacji cewek podczas przechowywania i transportu, urządzenie to wykorzystuje hydrauliczny wał rozprężny do mocowania cewki i współpracuje z wielowalcowym systemem prostowania w celu spłaszczenia zakrzywionej cewki aluminiowo-stalowej. Dokładność prostowania może osiągnąć ± 0,1 mm/m, co zapewnia, że ​​surowiec wchodzi do linii rdzenia w stanie płaskim i pozwala uniknąć nierównego wiązania kompozytu spowodowanego wypaczeniem materiału. Jest kompatybilny z cewkami o różnych szerokościach (1220-2440 mm) i wadze (maks. 5 ton) i może być połączony z systemem podawania linii rdzeniowej w celu zapewnienia ciągłego podawania.​

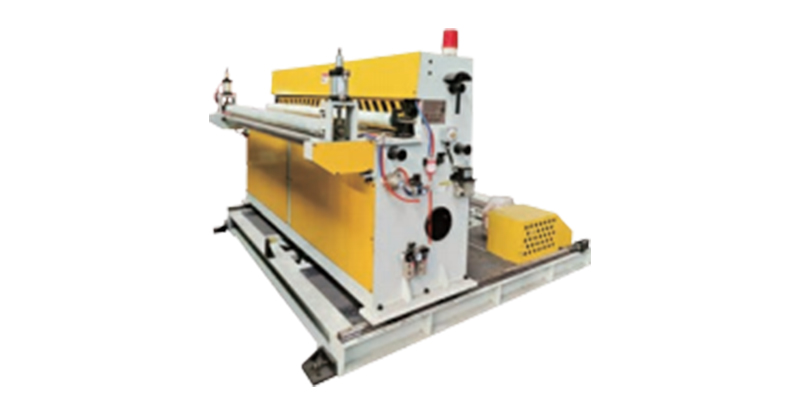

Maszyna do cięcia i przycinania materiału rdzenia: W przypadku nieorganicznych, niepalnych materiałów rdzenia (wełna mineralna, płyta cementowo-włóknowa) stosowanych w ognioodpornych płytach kompozytowych, w tej maszynie zastosowano system cięcia CNC w celu przycięcia materiału rdzenia do określonych rozmiarów (długość 2000-6000 mm, szerokość 1220-2440 mm) z błędem cięcia ≤ ± 0,5 mm. Jednocześnie moduł przycinania krawędzi może polerować ciętą powierzchnię w celu usunięcia zadziorów, zapewniając ścisłe dopasowanie materiału rdzenia do metalowej warstwy powierzchniowej podczas mieszania. Urządzenie wyposażone jest w urządzenie odpylające, które zbiera pył po cięciu i spełnia wymogi ochrony środowiska

2. Urządzenia pomocnicze procesu produkcyjnego
Urządzenia te działają synchronicznie z główną linią produkcyjną, aby zoptymalizować proces produkcyjny, poprawić wydajność i ograniczyć interwencję ręczną
Automatyczna maszyna do mieszania i podawania kleju: Dopasowując połączenie kompozytowe linii produkcyjnej metalowych paneli kompozytowych, maszyna ta może automatycznie mieszać kleje ognioodporne lub kleje dekoracyjne zgodnie z ustawionym stosunkiem (dokładność mieszania ± 1%). Zbiornik do przechowywania kleju jest wyposażony w system stałej temperatury i mieszania, aby utrzymać lepkość kleju na stabilnym poziomie (unikając krzepnięcia lub rozwarstwiania kleju). Konstrukcja podawania typu rurociągowego może być bezpośrednio połączona z jednostką powlekania klejem linii rdzenia, zapewniając ciągłe i równomierne dostarczanie kleju oraz zmniejszając ilość odpadów kleju o 15% w porównaniu z podawaniem ręcznym.​

Urządzenie pomocnicze do kontroli naprężenia: Zainstalowane na linii produkcyjnej powlekania i utwardzania kolorowej powłoki aluminiowej, urządzenie to wykorzystuje serwomotor do regulacji napięcia cewki aluminiowej w czasie rzeczywistym (zakres regulacji napięcia 50-500N). Może automatycznie kompensować zmiany naprężenia spowodowane zmniejszeniem średnicy cewki podczas pracy, zapewniając, że aluminiowa cewka nie marszczy się ani nie pęka podczas powlekania i utwardzania. Urządzenie jest połączone z inteligentnym systemem sterowania linii głównej w celu realizacji synchronizacji danych i łączenia parametrów

3. Sprzęt pomocniczy do wykrywania jakości
Ta kategoria służy do wykrywania w czasie rzeczywistym lub pobierania próbek półproduktów i wyrobów gotowych, zapewniając, że produkty spełniają standardy jakościowe i zapobiegając przedostawaniu się na rynek produktów niekwalifikowanych.​

Detektor grubości powłoki online: Nadaje się do linii produkcyjnej kolorowej powłoki aluminiowej. Detektor ten wykorzystuje bezdotykową technologię laserowego pomiaru grubości do wykrywania grubości powłoki aluminiowej cewki w czasie rzeczywistym (zakres wykrywania 5-30 μm, dokładność ± 0,5 μm). Może automatycznie oznaczać pozycje o nieprawidłowej grubości i wysyłać alarm do systemu sterowania linii rdzenia, monitując o dostosowanie parametrów. Dane dotyczące wykrywania są automatycznie zapisywane w systemie, co ułatwia śledzenie jakości produktu

Tester pobierania próbek odporności ogniowej: Dopasowując się do linii produkcyjnej ognioodpornych metalowych paneli kompozytowych, ten tester może pobierać próbki z półproduktów (rozmiar próbki 300 × 300 mm) i przeprowadzać 10-minutowy test płomienia w wysokiej temperaturze (symulacja standardu GB 8624-2012). Może automatycznie rejestrować zmianę temperatury tylnej strony panelu oraz topić się lub kapać, szybko oceniając, czy panel spełnia wymagania odporności ogniowej klasy A2/B1. Proces pobierania próbek jest zautomatyzowany, co pozwala uniknąć błędów w obsłudze ręcznej i poprawia skuteczność wykrywania

4. Sprzęt pomocniczy do przetwarzania końcowego produktu gotowego
Urządzenia te służą do pakowania, przenoszenia i przechowywania gotowych metalowych paneli kompozytowych lub kolorowych kręgów aluminium, zapewniając integralność produktu podczas transportu i przechowywania.

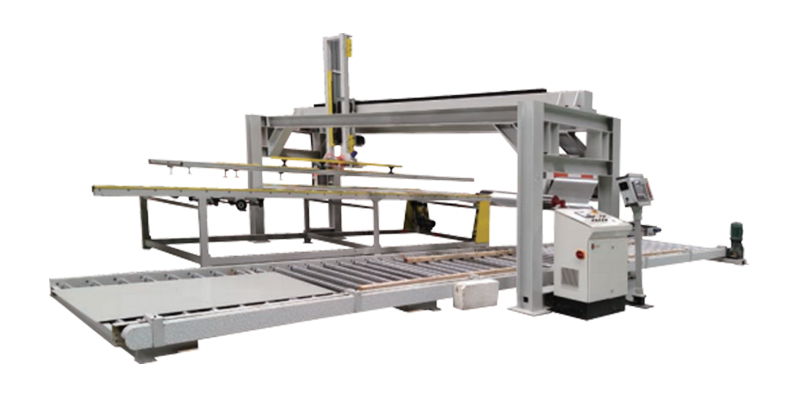

Automatyczna maszyna do układania paneli: podłączona do ogniwa tnącego linii do produkcji metalowych paneli kompozytowych, maszyna ta wykorzystuje mechaniczne ramię do chwytania wyciętych gotowych paneli (maksymalna waga 50 kg/sztuka) i układania ich w stosy. Wysokość układania można regulować (maks. 1,5 m), a dokładność pozycji układania wynosi ± 2 mm. Wyposażona jest w funkcję owijania folią ochronną, która zapobiega zarysowaniu powierzchni panelu podczas układania. W porównaniu z ręcznym układaniem poprawia wydajność 3-krotnie i zmniejsza pracochłonność

Maszyna do owijania i ważenia cewek: W przypadku gotowych kolorowych cewek aluminiowych maszyna ta może automatycznie owinąć cewkę folią stretch (warstwa owijająca nr 3-5 warstw), aby zapobiec wilgoci i kurzowi. Wbudowany czujnik wagowy umożliwia dokładny pomiar masy cewki (zakres pomiarowy 100-5000kg, dokładność ±1kg) oraz wydrukowanie masy, specyfikacji i daty produkcji na etykiecie, która jest automatycznie wklejana na cewkę. Owinięty zwój jest łatwy do załadunku, rozładunku i przechowywania, co zmniejsza szkody transportowe

II, podstawowe zalety sprzętu pomocniczego
1. Silna kompatybilność z liniami podstawowymi
Opierając się na trzech platformach technologicznych Zhangjiagang Hongyang Machinery (precyzyjne sterowanie przekładnią, inteligentne systemy procesowe, konstrukcja modułowa), sprzęt pomocniczy jest opracowywany w połączeniu z głównymi liniami produkcyjnymi. Rozmiar interfejsu, protokół sterowania i parametry operacyjne są w pełni dopasowane do głównych linii, co pozwala uniknąć problemów ze zgodnością spowodowanych mieszaniem urządzeń różnych producentów. Na przykład automatyczną maszynę do mieszania kleju można bezpośrednio podłączyć do jednostki powlekającej klejem na linii produkcyjnej paneli kompozytowych bez dodatkowych modyfikacji, realizując „plug-and-play”.​

2. Wysoka inteligencja zmniejsza zależność od rąk
Większość urządzeń pomocniczych jest wyposażona w inteligentne systemy sterowania: detektor grubości powłoki online może automatycznie wykrywać i alarmować; automatyczna maszyna do układania paneli może realizować pracę bezobsługową; pomocnicze urządzenie sterujące napięciem może automatycznie dostosowywać parametry w zależności od stanu pracy linii rdzeniowej. Funkcje te ograniczają interwencję ręczną, pozwalają uniknąć błędów ludzkich (takich jak błędy ręcznego wykrywania próbek, nieprawidłowości w ręcznym układaniu) i poprawiają stabilność produkcji. Interfejs operacyjny urządzenia jest ujednolicony z systemem sterowania linii podstawowej, co jest wygodne do opanowania przez operatorów

3. Możliwość dostosowania do różnorodnych potrzeb
W oparciu o koncepcję konstrukcji modułowej wyposażenie pomocnicze można dostosować do skali produkcji klienta i charakterystyki produktu. Na przykład dla klientów o małej skali produkcyjnej można dostarczyć małą maszynę do odwijania zwojów (maksymalna waga zwoju 2t); dla klientów produkujących panele kompozytowe o bardzo dużych rozmiarach (długość > 6000 mm) można dostosować maszynę do cięcia materiału z wydłużonym rdzeniem. Centrum badań technologii inżynieryjnej w Suzhou i stacja robocza absolwentów prowincji Jiangsu firmy Hongyang Machinery zapewniają wsparcie techniczne w zakresie dostosowywania, zapewniając, że dostosowany sprzęt spełnia wymagania produkcyjne.​

III, Wsparcie dla przedsiębiorstw w zakresie sprzętu pomocniczego
Jako profesjonalny producent inteligentnego sprzętu z metalowych materiałów kompozytowych, Zhangjiagang Hongyang Machinery zapewnia kompleksowe wsparcie dla sprzętu pomocniczego:​
Gwarancja jakości: Wszystkie urządzenia pomocnicze są produkowane zgodnie ze standardami Systemu Zarządzania Jakością ISO 9001, a kluczowe komponenty (takie jak serwomotory, detektory laserowe) są importowane od znanych marek, co zapewnia żywotność sprzętu (średnia żywotność ≥8 lat).​

Obsługa posprzedażna: Firma zapewnia 48-godzinny globalny serwis reagowania w sytuacjach awaryjnych dla sprzętu pomocniczego. W przypadku usterki inżynierowie mogą zdalnie diagnozować i kierować konserwacją; jeśli potrzebny jest serwis na miejscu, mogą dotrzeć do siedziby klienta w uzgodnionym terminie. Jednocześnie firma zapewnia regularne wskazówki dotyczące konserwacji i dostawy części zamiennych, zapewniając stabilną pracę sprzętu

Rozwiązanie systematyczne: Sprzęt pomocniczy nie jest sprzedawany niezależnie, ale jest dopasowywany do głównych linii produkcyjnych, tworząc systematyczne rozwiązanie produkcyjne. Zespół techniczny firmy opracuje najbardziej odpowiedni plan konfiguracji sprzętu pomocniczego zgodnie z procesem produkcyjnym i potrzebami klienta, pomagając klientom osiągnąć optymalną wydajność produkcji.​

Do tej pory sprzęt pomocniczy Hongyang Machinery był eksportowany do 45 krajów i regionów wraz z głównymi liniami produkcyjnymi, obsługując 14 z 20 największych na świecie producentów metalowych materiałów kompozytowych. Stało się ważną częścią globalnego systemu usług firmy w zakresie sprzętu do kompozytów metalowych, zapewniając solidne wsparcie dla wydajnej produkcji klientów.​
